產品描述

參數

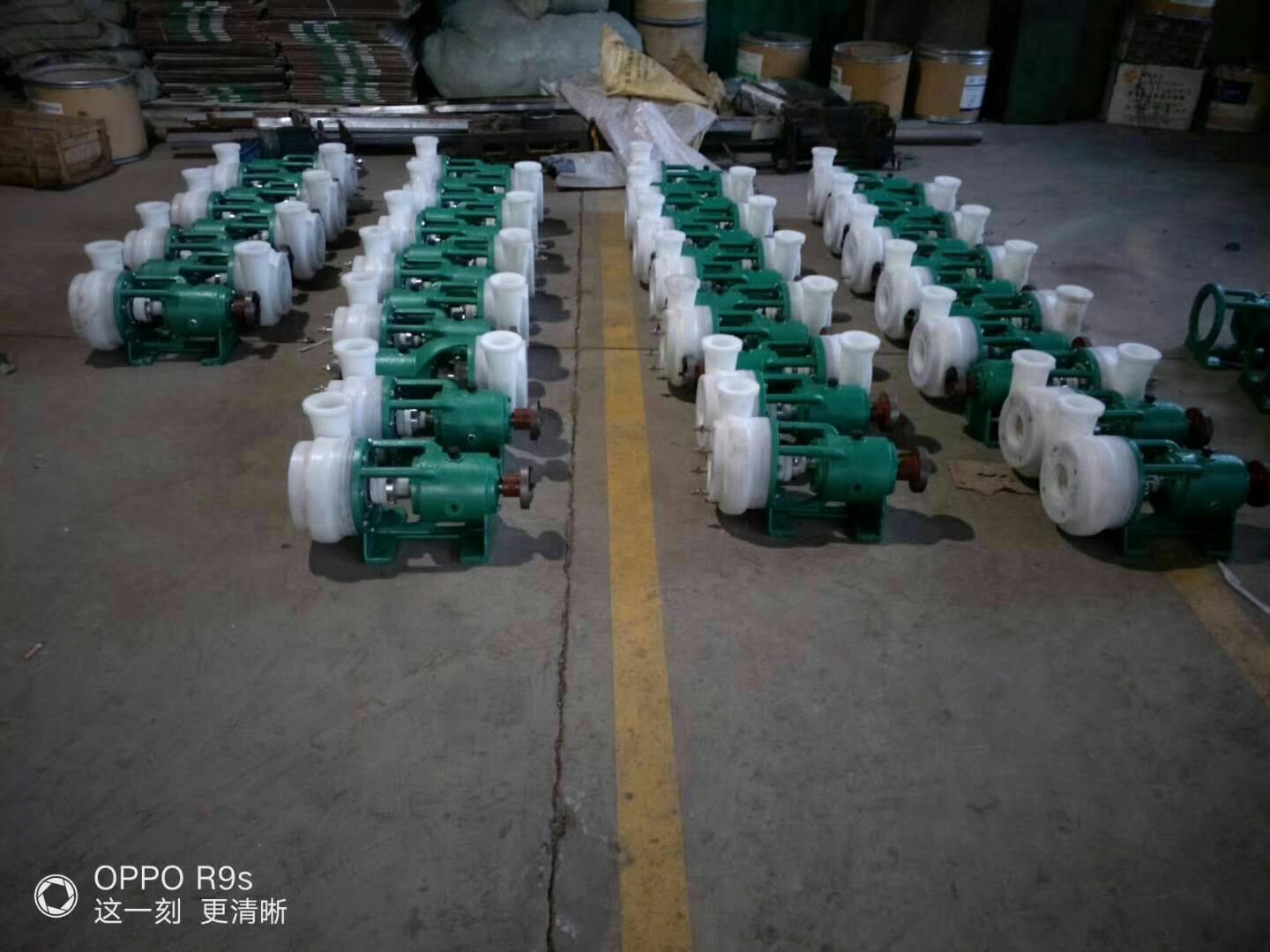

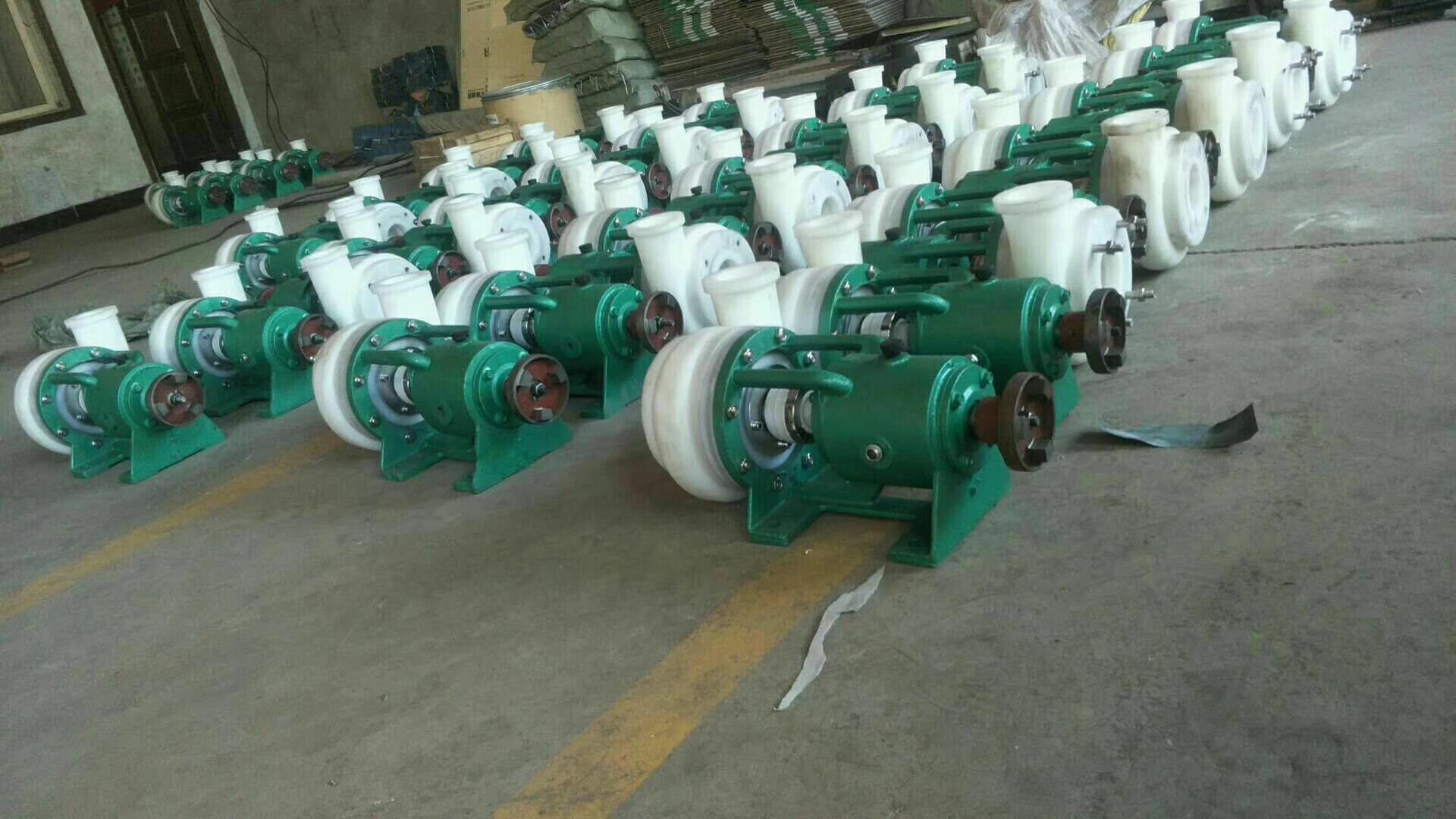

車間照片

概述

FSB型氟塑料耐腐蝕泵本系列泵是一種單級單吸懸臂離心泵，其結構特點為：過流部件均為氟塑制作，泵件的內襯材料有聚全氟乙丙烯（F46）或聚偏二氟乙烯（F2）等品種，可根據用戶的需要任選。

該品種泵主要適用于輸送酸堿類或溶劑婁的清液介質。采用特殊密封后，也可輸送含少量固體的腐蝕性介質。該系列泵采用WB2、152、169等形式的機械密封。使用溫度范圍為-20～100℃。

適用范圍

1、耐酸型：適用輸送各類強酸或酸與溶劑的混合物。

2、耐堿型：適用輸送堿性清液或堿性液體與溶劑的混臺物。

3、耐雜質型：適用輸送介質中含少量固相物料的酸性或堿性液體。如果含固量大時可選用CUHB-ZK系列耐腐蝕料漿泵，或與本廠協商選型。

4、防爆型：適用輸送易燃易爆的液體、配用防爆電機，

5、選型工況表：難以選定型號時，請?zhí)顚懞眠x型工況表，電傳或郵寄給本公司，以便協助選型。

主要用途

該產品機械強度高,設計合理,結構緊湊,性能可靠,使用維修方便,流道光滑效率高。適用于化工、石油、制藥、農藥、染料、油漆、冶煉、造紙、電鍍、食品、冶金、電鍍、食品、酸洗等行業輸送液體,杜絕跑、冒、漏是建設文明工廠的理想設備。

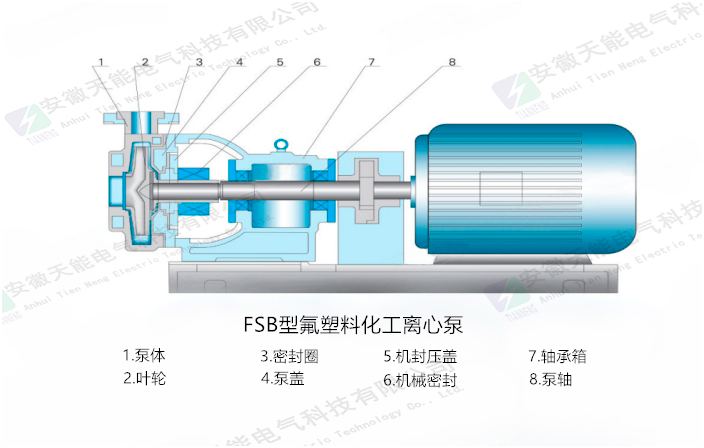

結構特點

FSB型氟塑料合金泵由泵體,葉輪,合蓋,密封件,支架,泵軸,邊軸器,吊緊螺栓,螺母,底板組成。

1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合成金制成。

2、合蓋右邊一側內埋一只不銹鋼（1Cr18Ni9Ti）模壓塑料合金而成。

3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合成金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。

4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。

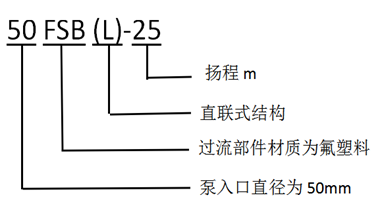

型號意義：

性能參數表：

規格型號	流量	揚程	配套電機
規格型號	m3/h	m	轉速 r/min	功率 kw
25FSB-10L	1.5	10	2900	1.5
25FSB-18L	3.6	18	2900	2.2
40FSB-15L	5	15	2900	3
40FSB-30L	10	30	2900	3
40FSB-40L	10	40	2900	5.5
50FSB-20L	15	20	2900	4
50FSB--25L	15	25	2900	4
50FSB-30L	15	30	2900	4
50FSB-40L	15	40	2900	5.5
65FSB-32L	29	32	2900	5.5
65FSB-40L	29	40	2900	11
65FSB-50L	29	50	2900	15
80FSB-20L	50	20	2900	5.5
80FSB-30L	50	30	2900	7.5
80FSB-34L	50	34	2900	11
80FSB-40L	50	40	2900	11
80FSB-50L	50	50	2900	15
80FSB-55L	50	55	2900	15
100FSB-32L	100	32	2900	18.5
100FSB-40L	100	40	2900	18.5
100FSB-50L	100	50	2900	22
125FSB-32L	125	32	2900	22
125FSB-40L	125	40	2900	30
125FSB-50L	125	50	2900	37
